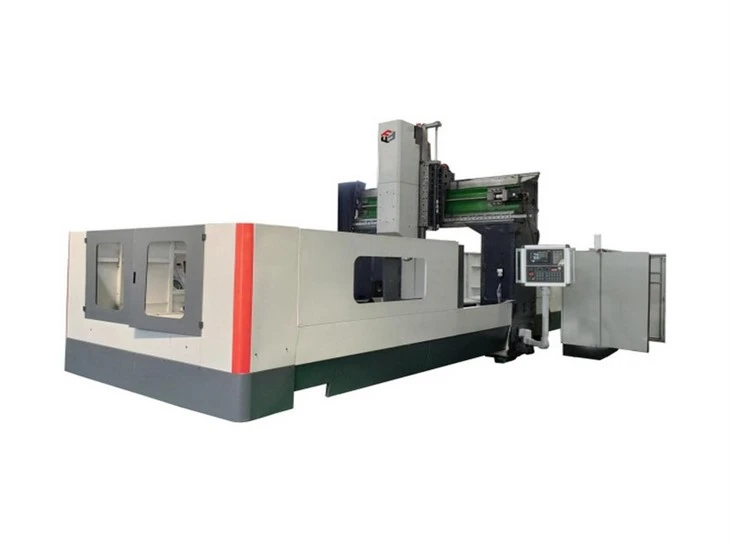

5 AXIS GANTRY STROJSKI STROJ

Stroj za glodanje u 5 osi visoko je napredan i svestran CNC (računalna numerička kontrola) alat za obradu koji se koristi u proizvodnoj industriji za preciznu obradu i izradu složenih dijelova. Nudi pet stupnjeva slobode za kretanje, što mu omogućuje obavljanje zamršenih operacija obrade na raznim površinama i kutovima. Izraz "5 osi" odnosi se na sposobnost stroja da pomiče svoj alat za rezanje duž pet različitih osi: x, y, z, kao i rotaciju oko osi x i y. To omogućava stroju da dosegne površine i stroj kojima je inače teško pristupiti tradicionalnim strojevima od 3 osi.

3-osi s strojem za glodanje 5-osi glave tipa 5-a

3-osi s 2-osi glave tipa 5-osi za mljevenje temelji se na tradicionalnoj 3-osi (x, y, z linearna os) i ostvaruje povezanost 5 osi integrirajući dvije rotacijske osi (obično osi i osi) na vretenu ili radnu stazu. Njegova jezgra je integracija rotacijske osi s vretenom ili sustavom alata. Na primjer, vreteno je dizajnirano za okretanje oko osi (rotacije oko osi x) i osi C (rotacija oko osi z), tako da se alat može rezati pod više kutova.

Prednost ove strukture je u tome što se radni stol ne treba okretati i može nositi velike ili teške obrade. Prikladan je za obradu velikih i složenih dijelova u zrakoplovnom i kalupu. Međutim, budući da je okretna osi koncentrirana na kraju vretena, ona može biti ograničena dužinom i krutošću alata. Lako je generirati vibracije tijekom rezanja velike brzine i ima visoke zahtjeve za točnost i pogonski sustav vretena. Tipične primjene uključuju površinsku obradu velikih vozila i dijelova kućišta.

Stroj za mljevenje od 5 osi sa sjedištem od kolijevke

Rotacijska osi kolijevke-osi tipa 5-osi, integrirana je na radnom stopu, obično se sastoji od osi A-a (rotiranje oko osi X, kut nagiba je uglavnom ± 90 stupnjeva) i rotirajuća C-a (rotirajuće 360 ​​stupnjeva oko Z-assa). Radni stol je u obliku "kolijevke". Radni komad je fiksiran na njemu i kreće se kolijevkom, a X, Y i Z linearne osi koriste se za postizanje povezivanja od 5 osi.

Njegova prednost je što alat održava fiksni smjer, ima bolju krutost, pogodan je za preciznu obradu velike brzine, a posebno je dobar u kontinuiranom rezanju složenih zakrivljenih površina (poput šupljina plijesni i lopatica). Međutim, nosivost radnog starta ograničena je strukturom kolijevke, obrada velikih radnih dijelova je ograničena, a promjena u težištu radnog dijela tijekom rotacije može utjecati na dinamičku točnost. Ova se vrsta široko koristi u obradi malih i srednjih dijelova visokog preciznog, kao što su precizni kalupi i medicinski uređaji.

Sposobnost pet osi:Kao što je spomenuto, alat može pomaknuti duž pet osi, pružajući poboljšanu fleksibilnost za složene operacije obrade.

Gantry struktura:Dizajn gantry obično sadrži strukturu nalik mostu s vretenom montiranim na križanju. Ova konfiguracija nudi stabilnost, preciznost i mogućnost rukovanja većim radnim dijelovima.

Visoka preciznost:Strojevi za glodanje 5-osi dizajnirani su za visoku preciznu obradu. Oni su sposobni postići uske tolerancije i glatke površinske završne obrade.

Složeni dio obrade:Ovi su strojevi posebno korisni za obradu složenih 3D oblika, kontura, podrezanja i značajki koje zahtijevaju više kutova napada.

Smanjene postavke:S više sjekira, potreba za premještanjem ili ponovnim stezanjem radnog komada smanjuje se, što dovodi do brže obrade i smanjenog vremena postavljanja.

Promjena alata:Strojevi s 5 osi često su opremljeni automatskim izmjenjivačima alata, omogućujući upotrebu različitih alata bez ručne intervencije, što poboljšava učinkovitost.

Visoka brzina uklanjanja materijala:Sposobnost približavanja radnom komadu iz više kutova omogućava učinkovito uklanjanje materijala, smanjujući vrijeme obrade.

Obrada s više površine:Uz dodatne rotacijske osi, stroj može lako doći do površina koje su nagnute, okomito ili čak naopako, omogućujući sveobuhvatnu obradu dijela u jednom postavku.

Mogućnost više zadataka:Neki strojevi integriraju dodatne funkcije poput okretanja, mljevenja ili ispitivanja, što ih čini još svestranijim za različite proizvodne procese.

Konturna obrada:Može precizno slijediti zamršene 3D konture i oblike, uključujući podrez i strme kutove.

Multi-kutni obrada:Sposobnost zakretanja radnog komada i alata omogućava obradu pod različitim kutovima, smanjujući potrebu za višestrukim postavkama.

Složena obrada rupa:Može stvoriti rupe pod ne-perpendilarnim kutovima ili čak zakrivljenim površinama.

Površinska završna obrada:Strojevi s 5 osi mogu postići glatke površinske završne obrade čak i na složenim geometrijama.

Prototip i mala serija Proizvodnja:Zbog svoje svestranosti, ovi su strojevi dobro prilagođeni za prototipiranje i malu serijsku proizvodnju zamršenih dijelova.

Aerospace and Medical Industries:Ovi se strojevi obično koriste u industrijama poput zrakoplovnih i medicinskih, gdje su često potrebni složeni i precizni dijelovi.

Izrada matrice i kalupa:Oni su vrijedni za proizvodnju složenih kalupa i umiranja s velikom preciznošću.
