Glodalica s 3 osi
Opis proizvoda

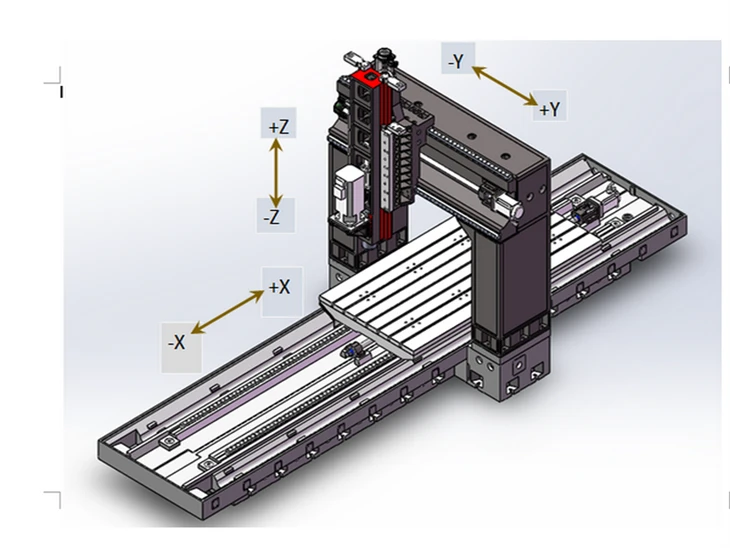

A 3 osna glodalicaje vrsta glodalice koja radi s tri osi gibanja: X-os, Y-os i Z-os. Ove osi omogućuju stroju pomicanje i pozicioniranje alata za rezanje u tri dimenzije, omogućujući mu izvođenje različitih operacija strojne obrade na obratku.
Prikaz proizvoda
Tehničke karakteristike
FRT -4025
| Artikal | Glavni parametar | |
| CNC operativni sustav | KND2000MF | |
| Veličina radnog stola | Mm | 4000×2000 |
| Lijevi i desni potez (X) | Mm | 4000 |
| Hod naprijed i nazad (Y) | Mm | 2700 |
| Potez gore i dolje (Z) | Mm | 1000 |
| Udaljenost od središta vretena do vodilice stupa | Mm | 260 |
| Udaljenost od kraja vretena do površine radnog stola | Mm | 170-1070 |
| T-utor radnog stola (Broj/veličina/razmak) |
mm | 8-22×150 |
| Konus vretena (model/promjer rukavca) | BT50/Φ190 | |
| Koristite model poteznih klinova | P50T－1 | |
| Brzina vretena (rpm) | broj okretaja u minuti | 6000 |
| Specifikacije kugličnog vijaka osi X | Mm | 80×16 |
| Specifikacije kugličnog vijaka osi Y | Mm | 63×12 |
| Specifikacije kugličnog vijaka osi Z | Mm | 63×10 |
| Točnost pozicioniranja alatnog stroja (GB/T 20957.4-2007 standard) |
Mm | 0.01 |
| Ponovljena točnost pozicioniranja stroja alati (GB/T 20957.4-2007 standard) |
Mm | 0.01 |
| Brzi pomak X/Y/Z osi | m/min | 10/12/10 |
| Brzina rezanja | m/min | 8 |
| Vretenasti način prijenosa | Sinkroni pogon zupčastim remenom | |
| Način prijenosa servo motora osi XYZ i prijenosni omjer | Reduktor osi X izravno spojen 1:1; YZ izravno povezani prijenos Y-os 1:1, Z-os 1:1 |
|
| Specifikacije vodilice osi X,Y | X-os četiri 55-promjera teške valjkaste linearne vodilice; Y-os tri 55-promjera linearne vodilice s valjcima za teške uvjete rada |
|
| Specifikacije vodilice osi Z | Pravokutna tvrda tračnica | |
| Kvadrat Ram Veličina | Mm | 500×500 |
| Snaga vretena | KW | 28 |
| Preporučeni izbor parametara servo motora | N·M | 55/45/45 |
| Protok izvora zraka | >0.5 | |
| Zahtjevi za napajanje | 380V | |
| Visina jastuka za krevet | Mm | 30 |
| Nosivost radnog stola | Kg | 15T |
| Dimenzije stroja | Mm | 9200×3800×3500 |
| Mala neto težina stroja | Kg | 52t |
STANDARDNA KONFIGURACIJA
1, standardna funkcija CNC upravljačkog sustava
2, Sustav konstantne temperature vretena
3, uređaj za automatsko isključivanje
4, sustav hidrauličke jedinice
5, jedinica tekućine za rezanje
6, automatski sustav podmazivanja
7, trobojno svjetlo upozorenja
8, radno svjetlo
9, kutija za upravljanje ručnim kotačem
10, RS{1}} sučelje
11, konfiguracija izmjenjivača topline
12, skidač strugotine i kanta za strugotinu
13, Vijci temelja i jastučići za podešavanje razine
14, priručnik za rukovanje regulatorom i dijagram strujnog kruga
15, Priručnik za mehaničku sigurnost
16, tablica za ispitivanje preciznosti
17, zaštita od prskanja i ručna vrata
18, set alata za mehaničko podešavanje
IZBORNO
☆CNC sustav Simens/Mutsubishi/Fanuc/KND
☆Uređaj za rešetke svake osovine☆Spremnik diska / lančani spremnik
☆Izlaz vode u centru vretena 2-7MPa
☆12000-15000 mehaničko vreteno
☆Funkcija četiri osi
☆Glava za glodanje pod pravim kutom
Značajke glodalice s 3 osi
Kretanje po tri osi:Stroj može pomicati alat za rezanje duž smjerova X, Y i Z, što mu omogućuje izvođenje operacija strojne obrade na više strana obratka.
Svestranost:3-osne glodalice su svestrane i mogu obraditi širok raspon materijala, uključujući metale, plastiku i kompozite.
Preciznost:Nude visoku preciznost i točnost u rezanju i oblikovanju izradaka, što ih čini prikladnima za proizvodnju složenih i zamršenih dijelova.
Automatizacija:Mnoge moderne 3-osne glodalice dolaze s mogućnostima računalnog numeričkog upravljanja (CNC), što omogućuje automatizirane i programabilne operacije.
Alati za rezanje:Ovi strojevi mogu koristiti različite alate za rezanje kao što su čeona glodala, čeona glodala i bušilice za izvođenje različitih vrsta operacija strojne obrade.
Mogućnosti radnog držanja:3-glodalice s osi obično imaju različite mogućnosti držanja kao što su škripci, stezaljke i učvršćenja za sigurno držanje obratka tijekom obrade.
Funkcije troosne glodalice
Čeono glodanje:To uključuje rezanje ravnih površina na izratku pomoću donjeg ruba alata za rezanje.
Periferno glodanje:Alat za rezanje uklanja materijal s periferije izratka kako bi stvorio različite profile ili konture.
Bušenje:Stroj može izvoditi operacije bušenja za stvaranje rupa u izratku.
Urezivanje:To uključuje rezanje utora ili kanala u obratku.
Konturiranje:Stroj može stvoriti složene oblike i konture na izratku pomicanjem alata za rezanje duž programiranih putanja.
stavljanje u džep:Ova funkcija uključuje uklanjanje materijala iz određenog područja obratka kako bi se stvorili džepovi ili udubljenja.
Graviranje:Stroj može ugravirati tekst ili uzorke na površinu obratka.
Suočavanje:Stroj može stvoriti ravne površine okomite na Z-os.
Općenito, 3-osne glodalice naširoko se koriste u raznim industrijama za izradu prototipa, proizvodnu strojnu obradu i izradu dijelova po narudžbi zbog svoje fleksibilnosti, preciznosti i mogućnosti rukovanja širokim rasponom materijala i primjena. Za naprednije operacije i povećanu fleksibilnost dostupni su i strojevi za glodanje s višim osima kao što su strojevi za 4-osi i 5-osi.
