CNC tokarski stroj s ravnim krevetom
CNC tokarski stroj s ravnom platformom, poznat i kao tokarski stroj s ravnom platformom ili CNC tokarski centar s ravnom platformom, vrsta je tokarilice kod koje je postelja (vodoravna baza stroja) ravna. Dizajn tokarilice s ravnim krevetom omogućuje lakše umetanje i vađenje izradaka u usporedbi s tokarilicama s kosim krevetom.
CNC tokarilice s ravnim ležajem obično se koriste za operacije tokarenja gdje se obradak drži i okreće dok alat za rezanje uklanja materijal kako bi stvorio željeni oblik. Ovi se tokarilice naširoko koriste u industrijama kao što su automobilska, zrakoplovna i opća industrija za proizvodnju komponenti kao što su osovine, čahure i drugi cilindrični dijelovi.
| Ne | Artikal | CK6163 | CK6180 | CK61100 | CK61125 |
| 1 | Maksimalni promjer tokarenja na krevetu (mm) | 630 | 800 | 1000 | 1250 |
| 2 | Maksimalni promjer okretanja palete u smjeru X (mm) | 350 | 500 | 660 | 850 |
| 3 | Maksimalna duljina obratka (mm) | 1000/1500/2000/3000 | 1000/1500/2000/3000 | 1500/2000/3000 | 1500/2000/3000 |
| 4 | Duljina ograde za krevet (mm) | 550 | 600 | 660 | 755 |
| 5 | Maksimalno opterećenje obratka (T) | 2T | 3T | 4T | 5t-8T |
Glavne komponente
Krevet: Baza stroja, koja pruža podršku za druge komponente.
Uzglavlje: Drži vreteno i daje snagu za rotaciju obratka.
Vreteno: Rotira obradak.
Chuck: Sigurno drži obradak na mjestu.
Revolver za alate: Drži više alata za rezanje koji se mogu automatski odabrati i koristiti tijekom obrade.
Stup za alat: Drži alat za rezanje i može se pomicati duž osi tokarilice za izvođenje operacija strojne obrade.
Konjica: Podržava drugi kraj izratka i može se pomicati kako bi se prilagodio različitim duljinama izratka.
Upravljačka ploča: Sučelje za programiranje i upravljanje strugom.
Funkcije
Okretanje: Primarna funkcija tokarilice je uklanjanje materijala s rotirajućeg obratka kako bi se stvorio cilindrični oblik.
Suočavanje: Rezanje ravne površine okomito na os rotacije.
Bušenje: Izrada rupa u obratku.
dosadno: Povećanje postojećih rupa.
Urezivanje niti: Rezanje navoja na obratku.

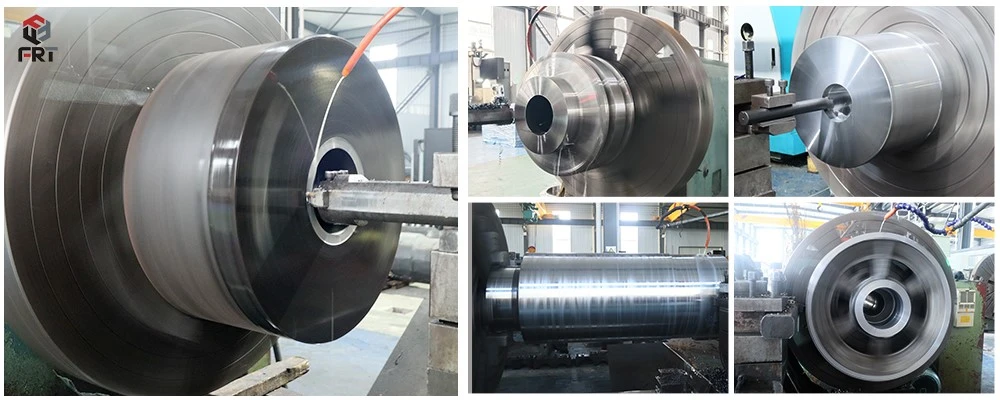

Područja primjene
CNC tokarilice s ravnim krevetom koriste se u raznim industrijama za proizvodnju komponenti kao što su:
Automobilizam: Osovine, zupčanici, klipovi i ostale komponente motora.
Aerospace: Komponente zrakoplova, dijelovi stajnog trapa, komponente motora.
Opće inženjerstvo: čahure, vretena, vijci, matice i drugi precizni dijelovi.
Sažetak
Dizajn ravnog ležaja čini ove tokarilice posebno prikladnima za primjene gdje je potrebno obrađivati velike, teške izratke ili kada je potrebna visoka preciznost. Dodatno, CNC upravljanje omogućuje automatiziranu obradu, smanjujući potrebu za ručnom intervencijom i povećavajući produktivnost.
