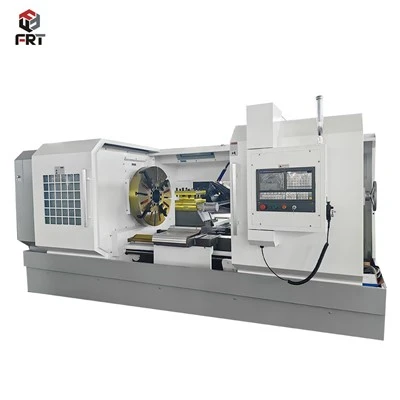

CNC tokarski stroj s ravnim krevetom
Opis
CNC tokarski stroj s ravnom podlogom vrsta je tokarilice s računalnim numeričkim upravljanjem (CNC) kod koje je podloga vodoravna, pružajući ravnu površinu za oslonac obratka. Nasuprot tome, tradicionalni CNC tokarski strojevi često imaju kosi ili nagnuti ležaj.
pojedinosti
Artikal |
CK6180 |
| Maksimalni promjer tokarenja na krevetu (mm) | 800 |
| Maksimalni promjer okretanja palete u smjeru X- (mm) | 500 |
| Maksimalna duljina obratka (mm) | 1000/1500/2000/3000 |
| Duljina ograde za krevet (mm) | 600 |
| Maksimalno opterećenje obratka (T) | 3T |
| Raspon brzine vretena (rpm) | 25-800 |
| Struktura kraja vretena | C11 ili D11 |
| Pro-otvor vretena (mm) | 105 |
| Konus prednjeg kraja rupe za vreteno | Metrički 120,1:20 |
| Maksimalni hod držača alata (mm) | X:550 |
| Specifikacije valjkastih vijaka | X3205/5010-6310 |
| Brzina kretanja (mm/min) | X:6000/Z:10000 |
| Točnost pozicioniranja (mm) | X:0.02/Z:0.03 |
| Preciznost repozicioniranja (mm) | X:0.075/Z:0.01 |
| Točnost obrade obratka | IT6-IT7 |
| Hrapavost površine obratka | Ra1.6 |
| Promjer rukavca konja (mm) | 100 |
| Hod rukavca konja (mm) | 250 |
| Specifikacija konusne rupe repnog-rukavca rukavca | MT6 ili MT5 |
| Veličina dijela rezača (mm) | 32*32 |
| Dimenzije stroja (mm) | 3700*1820*1780 |
| Ukupna težina (kg) | Otprilike 4500/5000/5500/6500 |
prijedlozi za odabir glavnih komponenti
Za obradu standardnih okruglih dijelova poželjna je stezna glava s tri-čeljusti; za izratke nepravilnog oblika ili ekscentrične, preporučuje se stezna glava s četiri-čeljusti. Za serijsku proizvodnju preporučuje se hidraulička stezna glava radi lakšeg korištenja.
Za teške uvjete rezanja i-velikog opterećenja, preporučuje se kutija vretena s zupčanikom. Za veliku-brzinu, visoku{3}}preciznost strojne obrade, poželjno je izravno-pogonsko vreteno.
Za opću strojnu obradu prikladan je ekonomičan četvero{0}}smjerni stup alata. Za složene procese koji zahtijevaju više pozicija alata, preporučuje se servo revolverski alatni stup.
Za strojnu obradu vitkih osovina preporučuje se fiksno središte radi povećanja krutosti. Za -brzo tokarenje, rotacijsko središte je poželjno da se smanji trošenje.
Za dugačke izratke i teške zaprege preporučuje se kruto ojačana konja. Za male dijelove pod malim opterećenjima, dovoljan je standardni ručni konjica. Općenito, praktičniji je odabir odgovarajuće konfiguracije na temelju veličine obratka, preciznosti i opterećenja rezanja.
Kako odabrati
Prilikom odabira CNC tokarilice s ravnim krevetom, prvo biste trebali obratiti pozornost na strukturu kreveta i sustav vretena, koji izravno određuju krutost, točnost obrade i stabilnost alatnog stroja; drugo, razmotrite parametre raspona obrade, uključujući maksimalni promjer obrade, duljinu i središnju visinu, koji određuju veličinu obratka s kojim možete rukovati; konačno, morate uzeti u obzir širinu i nosivost -nosivosti vodilica prije odabira. Ostala razmatranja uključuju raspon brzine vretena (utječe na učinkovitost i kvalitetu površine), promjer provrta vretena (određuje protok šipke), vrstu upravljačkog sustava (ručni/polu-automatski/CNC) i stil držača alata (kvadratni, šesterokutni itd.).
FAQ
P: Jeste li trgovac ili proizvođač?
O: Proizvođač
P: Koje su naše snage?
O: Veliko iskustvo u strojnoj obradi, potpuni procesi montaže i timovi te iskustvo puštanja u rad u inozemstvu.
P: Nudite li nadogradnje i modifikacije alatnih strojeva?
O: Da, nadograđujemo razne strojeve za bušenje, glodalice, tokarilice i obradne centre.
P: Koji su dodatni dodaci za CNC alatne strojeve?
A: CNC rotacijski stolovi, sonde, uređaji za postavljanje alata, glave za glodanje, učvršćenja itd.
