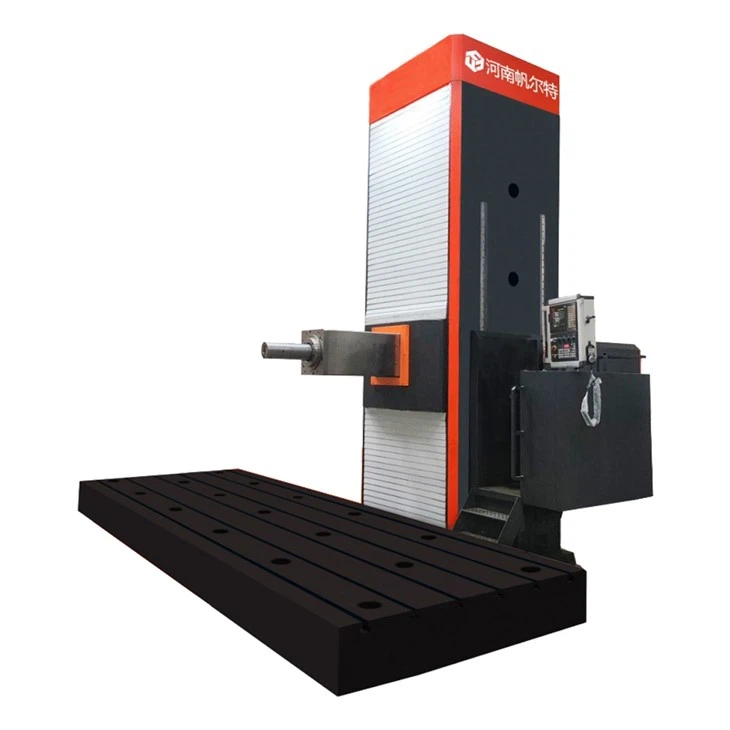

CNC stroj za bušenje poda

Uvod

Podni CNC stroj za bušenje jedan je od najsvestranijih alatnih strojeva koji se u osnovi koristi za bušenje rupa u velikim i teškim dijelovima koje je praktički nemoguće držati i okretati u tokarilici ili bušilici. Na primjer, okviri motora, parni stroj, cilindri, kućišta strojeva, itd. Strojevi za bušenje dolaze u velikom izboru stilova i veličina. Upotreba stroja može se dodatno proširiti na rezanje vijaka, tokarenje, planetarno brušenje ili rezanje zupčanika. Alat za rezanje obično je jednošiljan i izrađen je od brzoreznog čelika M2 i M3 ili karbida P10 i P01.

Operacije
1. Borna operacija
2. Operacija oblikovanja
3. Obrada ravne površine
4. Konusno bušenje
5. Tokarska cilindrična površina
6. Operacija odsijecanja i rezanja

1. Borna operacija
U ovoj operaciji rupe se buše pomoću šipki za bušenje. Višestruke rupe mogu se izbušiti jednu za drugom mijenjanjem položaja obratka i njegovim svakim poravnavanjem sa šipkom za bušenje. Za bušenje rupe, bušilica se postavlja na vreteno i rezač se podešava u bušilici na traženu dimenziju i zatim se izvodi lagani rez. Provrt se mjeri, zahtijevana brzina i posmak se podešavaju i rez se zatim dovršava.

2. Operacija oblikovanja
Ova se operacija izvodi poprečnim pomicanjem sjedala.

3. Obrada ravne površine
Za izvođenje ove operacije, poprečna tračnica i klin su zaključani u željenom položaju. Zatim se sedlo hrani križno dok se posao vrti na stolu. Dubina rezanja je određena ramom.

4. Konusno bušenje
Konusne i konusne površine se okreću zakretanjem glave alata pod željenim kutom. Kada se konusna površina koja ima veliki uključeni kut koji je izvan raspona zakretnog rasporeda glave alata okrene, kombinirani križni i donji pomak se istovremeno primjenjuje na alat za rezanje potrebnog konusa.


5. Tokarska cilindrična površina

U ovoj aktivnosti, sedlo je stegnuto kako bi se spriječilo bilo kakvo horizontalno pomicanje ovna, a ovan se pomiče prema dolje. Rupe većeg promjera izbušene su uvlačenjem glave alata izravno u rad, a rupe manjeg promjera izbušene su pomoću šipke za bušenje pričvršćene na glavu alata.

6. Operacija odsijecanja i rezanja
Ova operacija stroja za bušenje poda slična je operaciji oblikovanja i također se izvodi poprečnim pomicanjem sedla.
