Pokretni portalni CNC

Pokretni portal

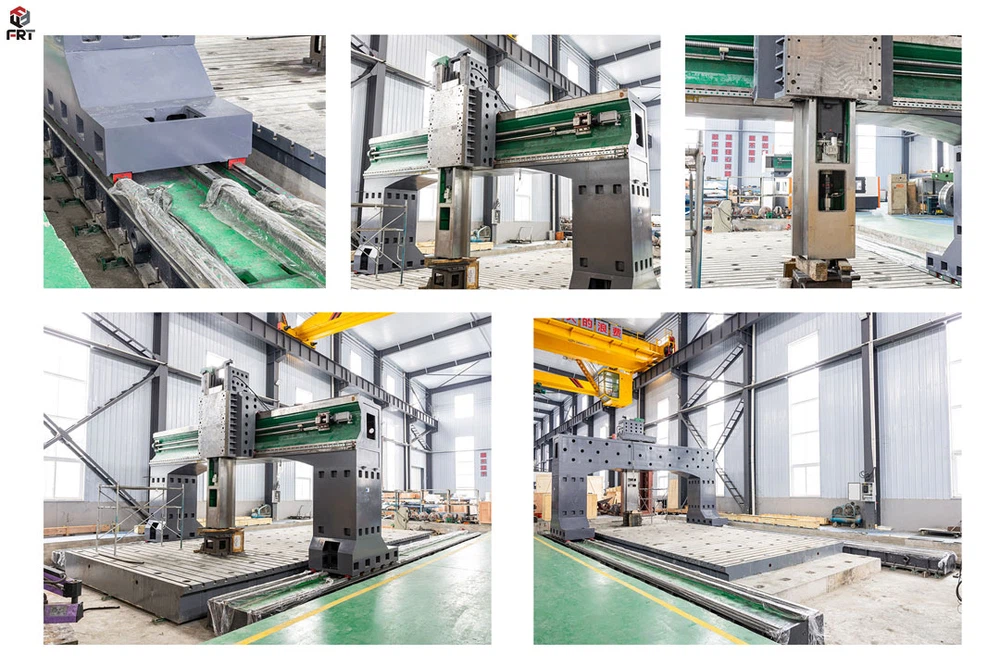

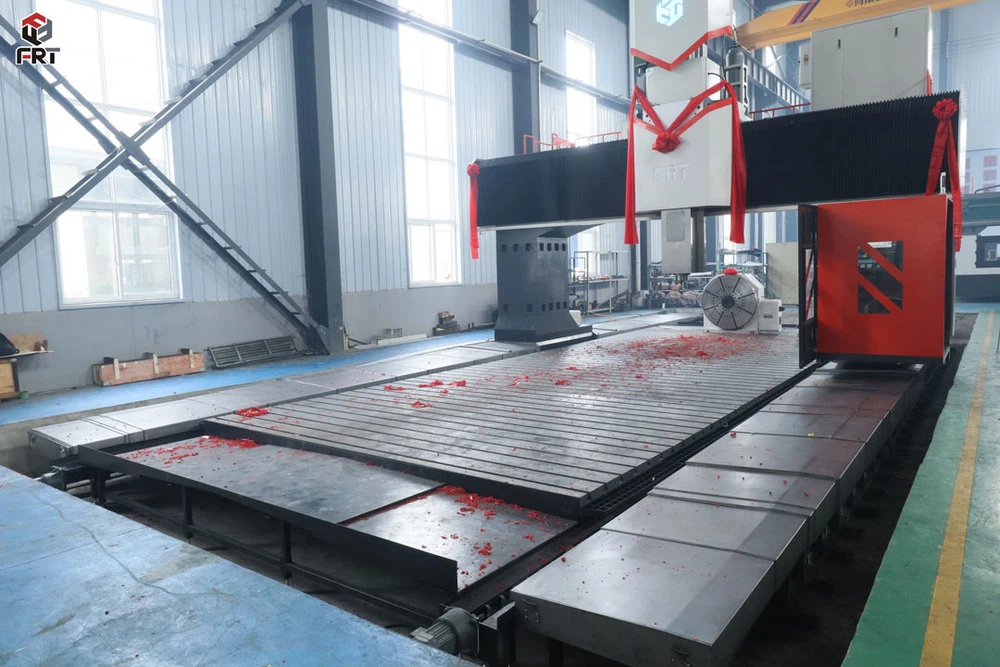

Na pokretnom portalnom CNC usmjerivaču, osi X i Z montirane su na portalnu gredu koja se pomiče naprijed i natrag na linearnim tračnicama u smjeru Y naprijed-natrag duž duljine stola. Vreteno se pomiče s jedne na drugu stranu u smjeru X duž portala i gore i dolje u smjeru Z-osi.

Izradak je stegnut na nepomični stol. Sve tri osi su međusobno ovisne i djeluju kao jedna cjelina. Motor osi Y i linearne tračnice nose druge dvije osi.

Prednosti
1. Dobra prilagodljivost obradi

Pokretni portalni CNC stroj Kada se objekt obrade promijeni, potrebno je samo ponovno programirati ulazni novi program kako bi se zadovoljili zahtjevi obradnog objekta tehnologije obrade, brzo se može postići transformacija obrade. To pruža veliku pogodnost za proizvodnju pojedinačnih dijelova i malih serija složenih struktura te probnu proizvodnju novih proizvoda. Osim toga, CNC glodalica tipa portalnog tipa obično može dovršiti neke složene i komplicirane dijelove koje je teško ili nemoguće obraditi običnim alatnim strojevima, kao što su razne složene krivulje, zakrivljeni površinski dijelovi i promjenjivi vodeći navoji.

2. Doprinosi modernizaciji upravljanja proizvodnjom

Glodalica CNC portalnog tipa može točno izračunati radno vrijeme obrade dijelova i učinkovito pojednostaviti upravljanje alatima za inspekciju i poluproizvodima, što je pogodno za modernizaciju upravljanja proizvodnjom. Glodalica CNC portalnog tipa koristi digitalne informacije pogodne za umrežavanje računala i postaje osnova za integraciju računalno potpomognutog dizajna, proizvodnje i upravljanja.

3. Visoka produktivnost obrade

Vrijeme potrebno za obradu dijelova uključuje dva dijela: vrijeme manevriranja i pomoćno vrijeme. Glodalica CNC portalnog tipa može učinkovito smanjiti ova dva dijela vremena, čime se poboljšava učinkovitost obrade.

Brzina vretena i raspon posmaka CNC glodalice portalnog tipa puno su veći nego kod običnih alatnih strojeva. Stoga se za svaki proces i korak alata može usvojiti najpovoljnija količina rezanja kako bi se u potpunosti iskoristio potencijal procesnog sustava. Glodalica s portalom ima dobru strukturnu krutost, što omogućuje veliku količinu snažnog rezanja, čime se učinkovito štedi vrijeme manevriranja. Glodalica CNC portalnog tipa ima veliku brzinu kretanja pokretnih dijelova i troši puno manje vremena na pomoćne pokrete kao što su vođenje, uvlačenje i pozicioniranje od običnih alatnih strojeva.

U masovnoj proizvodnji, CNC glodalica portalnog tipa ne zahtijeva gotovo nikakvo ponovno podešavanje stroja prilikom zamjene dijelova koji se obrađuju, a vrijeme instalacije je kratko. Portalna glodalica radi prema koordinatama, što može uštedjeti pomoćne procese kao što je označavanje i smanjiti pomoćne sate. Točnost obrade CNC glodalice portalnog tipa je relativno stabilna. Općenito, može se obaviti samo prva inspekcija stavke ili inspekcija uzorkovanja ključnih dimenzija između procesa, što može smanjiti vrijeme inspekcije zastoja. Stoga je stopa iskorištenja CNC glodalice portalnog tipa mnogo veća nego kod običnih alatnih strojeva.

4. Visoka točnost obrade

Pokretni portalni CNC stroj obrađuje se prema uputama danim u digitalnom obliku. Trenutačno, ekvivalent pulsa koji daje uređaj za numeričko upravljanje (veličina kretanja koja odgovara svakom pokretnom dijelu pulsne portalne glodalice) općenito doseže {{0}}.001 mm, a pogon pogona Pogreška obrnute podjele lanca i nagiba vijka može se kompenzirati pomoću CNC uređaja, tako da CNC glodalica tipa portala može postići relativno visoku točnost, kao što je točnost pozicioniranja od 0,002 ~ 0,005 mm. Osim toga, prijenosni sustav i struktura alatnog stroja CNC portalne glodalice općenito imaju visoku krutost i toplinsku stabilnost, visoku točnost proizvodnje, a metoda automatske obrade CNC portalne glodalice može izbjeći pogreške uzrokovane ljudskim čimbenicima operatera. Stoga obrada iste serije dijelova ima dobru dosljednost veličine, visoku preciznost i vrlo stabilnu kvalitetu obrade.
